Mit der neuen Hängebahn- Durchlaufstrahlanlage RHBD 35/35-K erweitert die Rösler Oberflächentechnik einerseits ihre Fertigungskapazität. Andererseits bietet der neue Konstruktionsstrahler eigenen Kunden die Möglichkeit der Besichtigung und Strahlversuche mit großen Stahl- und Schweißkonstruktionen durchzuführen.
Für den eigenen Stahlbau am Standort Untermerzbach hat Rösler dieses System konzipiert, welches das Reinigungsstrahlen bzw. die Lackiervorbereitung von dreidimensionalen Schweißkonstruktionen wie Gehäuseteilen mit Abmessungen von bis zu 3,5 x 3,5 x 8 m (B x H x L) und 15 Tonnen Gewicht ermöglicht. Ausgestattet ist der Konstruktionsstrahler mit 20 Hochleistungs-Schleuderrädern Hurricane® H 42 mit je15 kW Antriebsleistung. Jeweils fünf Schleuderräder sind links und rechts am Einlauf und Auslauf der Strahlkammer angebracht. Sie strahlen 45° in bzw. gegen die Laufrichtung. Dadurch ist gewährleistet, dass Anlauffarben, Rost und Zunder sowohl über die gesamte Höhe als auch an den Front- und Rückseiten der großen Schweißkonstruktionen bestmöglich entfernt werden. Die kontinuierliche Durchlaufgeschwindigkeit liegt entsprechend der Bauteilgeometrie bei 0,8 bis 1 m pro Minute. Der Strahlprozess kann im Vor- und Rücklauf erfolgen. Um Gehäuse- und Innenbereiche, die trotz der optimalen Anstellung der Schleuderräder im Durchlauf nicht 100% ausgestrahlt werden, manuell nachbearbeiten zu können, wurde die Nachkammer als Freistrahlraum mit einer Druckluftstrahleinrichtung ausgeführt.
Durchlauf- und Chargenbearbeitung in einer Anlage
Die Beschickung der Anlage erfolgt über einen Portalkran mit Schienensystem und mehreren, einstellbaren Kranelementen. Die Teile können dadurch an verschiedenen Hängepositionen befestigt werden, was die Bearbeitung mehrerer in einem Durchgang erlaubt. Durch eine integrierte Rotationseinrichtung besteht außerdem die Möglichkeit, kleinere Werkstücke anzuhängen, in die Strahlkammer einzufahren und rotierend als Charge zu strahlen.
Neben dem Einsatz für die eigene Produktion steht der Konstruktionsstrahler für Strahltests zur Verfügung.
 <link file:7200>  |  <link file:7201 download>  |

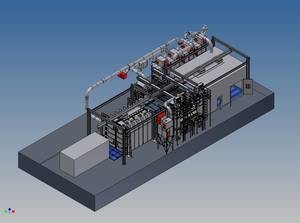

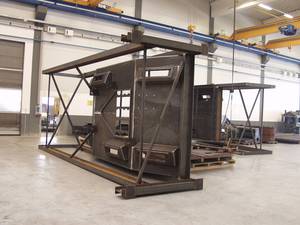

| Der Konstruktionsstrahler in der eigenen Fertigung von Rösler erweitert die Fertigungskapazität und steht für Strahlversuche zur Verfügung. | Dreidimensionale Schweißkonstruktionen wie Gehäuseteile mit 15 Tonnen Gewicht werden bearbeitet. |
