Eine Hintergrundbetrachtung mit BMW zur Entwicklung und zum Einsatz von Großguss in Karosseriestrukturen

Lesedauer: min

Thomas Fritsch, Chief Editor

Klaus Sammer

Dr. Thomas Kopp

So wie alle führenden Automobilbauer weltweit beschäftigt man sich auch beim bayerischen Premiumhersteller BMW in Landshut seit Längerem mit den Vor- und Nachteilen sogenannter Giga-oder Megacastings. Tesla hatte mit der Einführung großer Druckgussteile für seine Fahrzeugstruktur, wie die hintere Unterbodenstruktur des Model Y, viel Aufmerksamkeit erregt.

Der Ansatz mit Großgussteilen möglichst viele Einzelteile und Prozesse zu substituieren und damit sogar noch Kosten; Gewicht und CO2 Faktoren zu senken und gleichzeitig den Fertigungsprozess zu vereinfachen klingt verlockend. Demgegenüber stehen hohe Vorabinvestitionen in neue Anlagen und Infrastruktur, die Neukonfiguration von Produktlinien, sowie technische Herausforderungen im Zusammenhang mit der Herstellung und der weiteren Verwendung der großen Teile.

Bei einem Hintergrundgespräch mit Klaus Sammer und Dr. Thomas Kopp in der Leichtmetallgießerei von BMW in Landshut, konnten wir die wesentlichen Argumente pro und contra diskutieren und die spezifische BMW-Sichtweise erfahren.

„Es gibt bei der Frage Giga-/Megacasting kein „richtig“ oder „falsch“

Kopp und Sammer sind gefragte Gesprächspartner auf Kongressen und Symposien, denn sie haben sich intensiv mit den Fragen zur Herstellung von Großgussteilen auseinandergesetzt und sind sich der Vor- und Nachteile sehr wohl bewusst.

Wie ist die Situation in der Leichtmetallgießerei von BMW in Landshut Stand 2024?

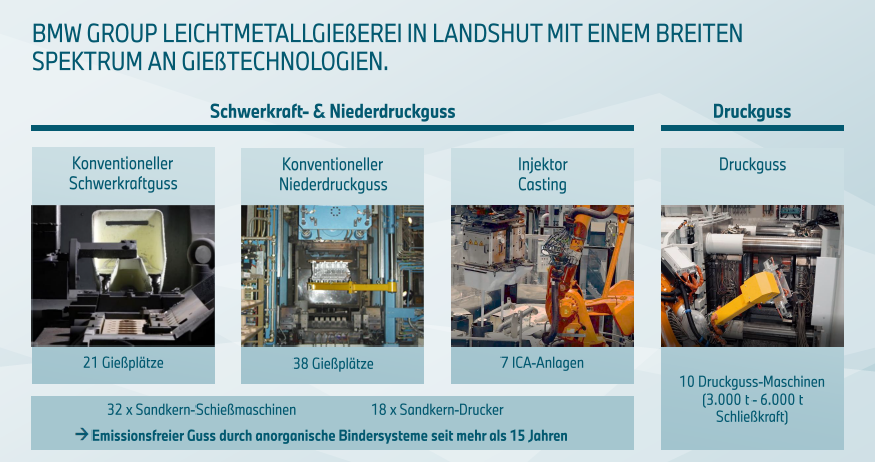

Die BMW Group Leichtmetallgießerei in Landshut ist ein hochinnovativer Standort, der sich durch ein breites und einzigartiges Spektrum an Gießtechnologien auszeichnet. Hierzu zählen sowohl der konventionelle Schwerkraft- als auch Niederdruckkokillenguss. Ein spezielles Schwerkraftgießverfahren ist das Injektor Casting Verfahren, welches 2007 von Gießspezialisten in Landshut entwickelt und patentiert wurde. Es verheiratet die Vorteile des Schwerkraft- und Niederdruckkokillengusses. Die Kavität wird hier mittels Injektor befüllt, wobei sich zu Beginn des Abgusses die Austrittsöffnung im unteren Bereich der Form befindet. Während des Abgusses wird der Injektor langsam nach oben geführt. Die Austrittsöffnung befindet sich zu jedem Zeitpunkt des Füllvorgangs unterhalb der Schmelzebadoberfläche. Dies führt zu einer geschichteten Formfüllung, was sich positiv auf den Erstarrungsprozess auswirkt. In diesem Verfahren lassen sich hochkomplexe und -funktionale Bauteile, wie beispielsweise die Zentralgehäuse der E-Motoren herstellen. Die zur Darstellung von Hinterschneidungen notwendigen Sandkerne werden ausschließlich mit anorganischen Bindersystemen hergestellt. Dies führt zu einem nahezu emissionsfreien Guss – und das seit mehr als 15 Jahren, wie Kopp und Sammer betonen. Neben dem konventionellen Kernschießen können Sandkerne am Standort Landshut auch im additiven Kerndrucken mit anorganischen Bindersystemen hergestellt werden. Dies stellt die Zukunftsfähigkeit des Standorts sicher.

Im Bereich Druckguss verfügt der Standort über zehn Anlagen mit Schließkräften von 3.000 t bis 6.000 t. Zum Einsatz von Druckgießzellen von über 6.000t bis hin zu 16.000t Schließkraft gibt es durchaus starke Argumente. Die Frage „richtig“ oder „falsch“ stellt sich so kategorisch nicht, denn es geht immer um den Gesamtkontext.

Die Entscheidung für oder gegen den Einsatz von Megacastings hängt stark von den spezifischen Anforderungen des Produktionsprozesses, den Bedingungen vor Ort (z.B. Materialfluss / Logistik) und den Maßstäben bzw. Zielsetzungen des Unternehmens ab.

Ein allseits bekannter Vorteil von Gussbauteilen ist die Substitution von Blechbauteilen, in dessen Folge Herstellungs- und Montageschritte entfallen können. Als einfaches Beispiel wird die Federbeinstütze genannt, wodurch ca. 15 Bauteile substituiert werden können. Das Leichtbaupotential ist in diesem Fall aufgrund der wenigen substituierten Bauteile eher gering. Federbeinstützen werden auf Druckgussmaschinen im Bereich 2.000 t bis 3.000 t Schließkraft hergestellt.

Einen höheren Substitutionsgrad, sowie ein höheres Leichtbaupotential zeigen Hecklängsträger. Durch die größere Sprengfläche sind jedoch auch größere Anlagen von 4.000 t notwendig.

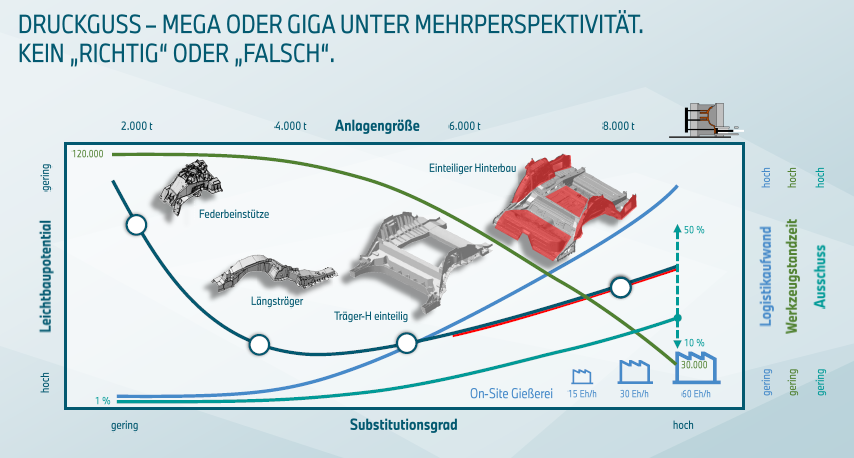

Ist das Ziel, möglichst viele Bauteile zu substituieren ist man beim einteiligen Hinterbau. Hier können 80 bis 100 Bauteile substituiert werden. Diese sogenannten Gigacastings werden auf Anlagen mit mehr als 8.000 t Schließkraft hergestellt. Das ist jedoch nicht unbedingt die Lösung mit dem größten Leichtbaupotential. Um das Bauteil im Druckguss herstellen zu können, müssen die in untenstehender Grafik rot eingefärbten Blechflächen, wie beispielsweise der Kofferraumboden oder die Radhäuser eine gewisse Mindestwandstärke aufweisen. Diese ist oftmals höher als die, durch die Belastungen benötigte Wandstärke und sorgt daher für ein höheres Gesamtgewicht der Bauteile. Mit dem Mehrgewicht gehen auch höhere Materialkosten einher, da der teure Leichtbauwerkstoff Aluminium in Bereichen eingesetzt wird, die auch durch ein dünneres, z.B. umgeformtes Blechbauteil dargestellt werden können.

Es wird entscheidend sein, das richtige Material mit dem richtigen Fertigungsverfahren am richtigen Ort (topologieoptimiert) einzusetzen. Der Sweetspot aus Gewicht und Substitutionsgrad wird bei Bauteilen, welche auf Druckgussmaschinen zwischen 4.000 t und 6.000 t hergestellt werden, gesehen.

Neben dem Leichtbaupotential gibt es jedoch eine Vielzahl weiterer Faktoren, die es in die Entscheidung einzubeziehen gilt. An dieser Stelle sind die funktionalen Anforderungen zu nennen, welche mit einer Wärmebehandlung einher gehen können. Auch die Wichtigkeit einer Reparaturlösung sollte nicht außer Acht gelassen werden. Diese ist bei Großguss eingeschränkt vorhanden und meist unter Mehraufwand realisierbar.

Ein weiterer wesentlicher Aspekt sind die Logistikaufwände, die mit zunehmender Bauteilgröße signifikant ansteigen. Um dem zu entgegnen, müsste die Gießerei am Fahrzeugwerk angeschlossen sein und somit in neue Druckgussanlagen investiert werden. Die Anzahl der benötigten Anlagen hängt hier maßgeblich von der Ausbringung des Fahrzeugwerks und der Variantenanzahl je Linie ab. Zur sicheren Versorgung der Fahrzeuglinie sind häufig mehrere Druckgussmaschinen notwendig.

Eine ähnlich große Herausforderung sind die Druckgusswerkzeuge. Durch die große Bauteilgröße ist mit einem erhöhten Werkzeugverschleiß zu rechnen, was kürzere Wartungsintervalle und somit eine höhere Anzahl an benötigten Werkzeugen zur Folge hat.

Grundsätzlich ist festzuhalten, dass es bei BMW derzeit keine validen Vorteile für den Einsatz von Gießzellen > 6.000 t Schließkraft gibt. Das BMW Komponentenwerk Landshut agiert mit einem starken Lieferantennetzwerk und stellt dadurch die Versorgung der Fahrzeugwerke sicher.

Im Mittelpunkt steht bei BMW weniger die Machbarkeit, sondern der Ansatz mit Innovationen und viel Knowhow optimale Ergebnisse zu erzielen und dabei das richtige Material mit dem richtigen Verfahren am richtigen Ort zu vergießen.

Über BMW Landshut:

Im BMW Group Werk Landshut produzieren rund 3.700 Mitarbeiterinnen und Mitarbeiter Motor-, Fahrwerks- und Karosseriestrukturkomponenten aus Leichtmetallguss, Kunststoffkomponenten für das Fahrzeugexterieur, Karosseriekomponenten aus Carbon, Cockpit- und Ausstattungsumfänge, Motoren sowie Gelenkwellen. Das Werk Landshut ist das weltweit größte Komponentenwerk der BMW Group und liefert Bauteile an alle Fahrzeug- und Motorenwerke der BMW Group weltweit – und damit für nahezu jeden BMW, MINI, Rolls-Royce sowie für BMW Motorrad. Das BMW Group Werk Landshut steht für eine von Digitalisierung geprägte und auf Nachhaltigkeit ausgerichtete Komponentenfertigung sowie für einen verantwortungsvollen Umgang mit Ressourcen.

Mit zukunftsorientierten Technologien spielt das BMW Group Werk Landshut die Rolle eines Innovationstreibers in der technologischen Transformation der Automobilbranche und deren Zulieferindustrie. Im Leichtbau- und Technologiezentrum (LuTZ), das dem Werk unmittelbar angeschlossen ist, treiben Spezialisten verschiedenster Fachrichtungen die nachhaltige Entwicklung zukünftiger Fahrzeugmodelle aktiv mit voran. Sie sind frühzeitig in die Entwicklungsprozesse neuer Fahrzeuge eingebunden. In der Region Landshut und Niederbayern ist das BMW Group Werk Landshut ein sozial verantwortungsvoller, innovativer und attraktiver Arbeitgeber.

Über Dr. Thomas Kopp und Klaus Sammer

Klaus Sammer ist seit 1985 Teil der BMW Group und war zuletzt Planungsleiter für die Lackierte Karosserie im Werk Dingolfing sowie von 2018 bis 2021 Leiter der Lackierten Karosserie für das im Aufbau befindliche Werk in Debrecen (Ungarn). Anschließend übernahm er die Leitung für die Produkt- und Prozessplanung der Leichtmetallgießerei des BMW Group Werkes Landshut. Neben seinen Aufgaben in der BMW Group engagiert sich Sammer als Mitglied in Beiräten verschiedener Verbände.

2001 bis 2005: Projektmanager – Plant Munich BMW

2005 bis 2011: Team Lead Research Development – Plant Munich BMW

2011 bis 2015: Head of the department for assembly and total vehicle validation – Plant Munich BMW

2015 bis 2018: Head of Planning Body Shop – Plant Dingolfing BMW

2018 bis 2021: General Manager Pressshop and Bodyshop – Plant Debrecen BMW

2021 bis 2023: Leiter Technologiezentrum Gießerei, Werkezugbau, Instandhaltung und Prototypenbau sowie Produkt- & Prozessplanung – Plant Landshut

Dr. Thomas Kopp ist seit seiner Promotion im Jahr 2016 bei der BMW Group tätig. Derzeit verantwortet er als Teamkoordinator Vorentwicklung im Technologiezentrum Leichtmetallguss die Weiterentwicklung innovativer Gussbauteile für zukünftige Fahrzeuge. Vorherige Stationen umfassen u.a. die Positionen des Teilprojektleiters Produktion und des Teamleiters Qualität im Schwerkraft- und Niederdruckguss. Neben seiner Tätigkeit bei der BMW Group engagiert sich Dr. Thomas Kopp auch als Mitglied in Beiräten verschiedener Verbände.
